GIESSE çiftli yaylı kapı kolu, alüminyum kapının iç ve dış tarafındaki tutamakları ortak bir mil üzerinden çalıştıran bir kol setidir. Kolu hareket ettiren kullanıcının kuvveti kilide iletilir; tutamak bırakıldığında yaylı mekanizma yatay konuma dönüşe destek verir. Kapının iki tarafından da aynı temel hareketle kullanılabilmesi, çiftli yapının günlük kullanımındaki karşılığıdır.
Bu setin belirgin özelliği, dış kola bağlı kare milin iç kolun özel mekanizmasına geçtiği hızlı birleştirme düzenidir. Yaylı geri dönüş ve iki yönlü hareketle birleşen bu yapı, uygun kilit bulunan alüminyum doğramalarda kullanım ve montaj ihtiyacını aynı set içinde karşılar.
İç ve dış tutamak birlikte nasıl çalışır
Çiftli kol setinde kapının iki yüzünde birer tutamak bulunur. Aralarındaki kare mil, kolun hareketini kilit mekanizmasına aktarır. Kullanıcı kapıyı içeriden veya dışarıdan açarken mil aynı kilit üzerinden çalışır. Milin doğru yerleşmesi, iki tutamağın da rahat hareket etmesi için önemlidir.
GIESSE’nin bu kolunda iç mekanizma sağ ve sol uygulamaya, ayrıca iki yöndeki kol hareketine uygun yapıdadır. Bu hareket özelliği, kol üzerinden çalıştırılan uygun kilitlerle birlikte değerlendirilir. Kolun yukarı veya aşağı hareket edebilmesi, takıldığı bütün kilitlerin iki yönü de aynı işlevle kullanacağı anlamına gelmez.
Örneğin aktif kanadında uygun çok noktalı kilit bulunan bir alüminyum kapıda, kolun hareketi kilidin öngördüğü çalışma düzeniyle eşleşmelidir. Açma ve kilitleme sırasında gereken hareketler kilit sistemine bağlıdır. Bu uygulamada yaylı kolun konumuna geri dönmesi, kullanıcının sonraki harekete aynı tutamak duruşundan başlamasına yardımcı olur.
Yaylı geri dönüş günlük kullanımda ne sağlar
Yay mekanizması, tutamak bırakıldığında kolun yatay duruşuna dönmesini destekler. Böylece kapının iki tarafında da tutamak kullanım sonrasında normal konumunu alır. Sık geçiş yapılan yerlerde bu duruş, kolun tekrar kavranmasını kolaylaştıran bir kullanım ayrıntısıdır.
Kolun geri dönüşü ile kapı kanadının kapanması ayrı işlevlerdir. Yaylı kol, kanadı kendiliğinden kapatan bir donanım değildir. Kapının otomatik kapanması isteniyorsa uygun kapı kapatıcı ayrıca seçilir. Kol seti, kilit ve kapı kapatıcı kendi görevlerini aynı kapı üzerinde yerine getirir.
Montaj sonrasında tutamak bırakıldığında geri dönmeli ve hareket sırasında takılmamalıdır. Bir tarafta rahat, diğer tarafta zor çalışan kol bağlantı veya mil yerleşimi açısından incelenir. Yayın çalışmasını görmek için kilit ve bağlantı parçalarının hareketi de dikkate alınır; tek bir belirtiye bakılarak parça değişimi kararı verilmez.
Hızlı montajlı bağlantının yapısı

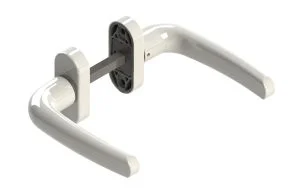

Dış tutamağa bağlı kare çelik mil, iç tutamaktaki özel mekanizmaya geçerek iki kolu birleştirir. GIESSE PRIMA hızlı montajlı kapı kolu broşürü, bu bağlantıyı ve setin parçalarını gösterir. Birleştirme biçimi, geleneksel tutamak bağlantısından farklı bir montaj düzeni oluşturur.
Doğrama üretiminde bu özellik, iç ve dış tutamağın hangi sırada birleştirileceğini belirler. İç mekanizmaya erişim gereken işlemler de kapının iç tarafı üzerinden planlanır. Bağlantının hızlı kurulabilmesi, profil üzerindeki sabitleme veya kilit eşleştirmesi kontrollerini ortadan kaldırmaz.
Yeni kapıda kol ekseni ve kilit yuvası birlikte hazırlanır. Mevcut kapıda eski delik yerleri ve milin geçeceği alan kontrol edilir. Aynı kol setinin birden fazla kapıda kullanılacağı projelerde de her kapının montaj yüzeyi ve kilit düzeni esas alınır. İç taraftaki bağlantıya erişim, tutamakların sökülmesi veya yeniden birleştirilmesi gerektiğinde de önem taşır.
Tutamak ve iç parçaların malzemeleri
Broşürde tutamaklar ve kapak alüminyum, oval taban naylon olarak tanımlanır. İç mekanizma ve kare milde çinko kaplı çelik kullanılır. Bu dağılım, elin temas ettiği görünür parçalar ile hareketi ileten iç parçaların farklı görevlerini yansıtır.
Tutamak biçimi kullanıcıya kavrama yüzeyi sunar. Taban, kol setinin kapı üzerindeki yerleşimini oluşturur; iç mekanizma ve mil ise kuvvet aktarımında çalışır. Bu yüzden kapı kolu seçiminde görünür yüzey kadar iç bağlantının kilitle ilişkisi de önemlidir. Bütün parçaların tek malzemeden üretildiği varsayılmamalıdır.
GIESSE kapı ve pencere aksesuarları içinden görünür parçalar seçilirken kol ile silindir rozeti aynı yüzey grubunda tamamlanabilir. Renk ve parlaklığın numuneden kontrol edilmesi, ekrandaki benzer tonların kapı üzerinde farklı görünmesi ihtimalini azaltır.
Alüminyum kapıda kavrama ve hareket alanı
Tutamak arkasında elin gireceği yeterli boşluk bulunmalıdır. Kolun tabanının profile sığması tek başına rahat kavrama anlamına gelmez. Cam çıtası, bitişik profil ve silindir rozeti kolun çevresindeki alanı etkiler. Kol çevrilirken bu parçalara temas etmeden hareket etmelidir.
Örneğin çift kanatlı bir mağaza girişinde aktif kanattaki kol, hareket sırasında komşu kanada yaklaşabilir. Yerleşim hem kapı kapalıyken hem kanat açıldığında görülmelidir. Duvara yakın bir kapıda da tutamağın açık konumdaki mesafesi kontrol edilir. Kullanıcı kolu kavrarken rahat olan bir konum, kapının açılma hareketinde çevreyle çakışmamalıdır.
Bu kontrol özellikle dar alüminyum profillerde önem kazanır. Kol yüksekliği ve kilit ekseni üretim aşamasında belirlenirken kapı çevresindeki hareket alanı da hesaba katılır. Mevcut kapıda yenileme yapılırken aynı alan yeni tutamak formuyla yeniden gözlenir.
Kol setinin bakım ve değişim ihtiyacı
Tutamakta boşluk, bağlantıda gevşeme veya geri dönüşte aksama fark edildiğinde kol ve kilit ayrı ayrı incelenir. Gevşek bir sabitleme bakım gerektirebilir; aşınmış iç mekanizma veya hasarlı parça ise değişim ihtiyacı oluşturabilir. Sorunun yeri, yapılacak işlemi belirler.
Kapı açıkken rahat, kapalıyken zor çalışan bir kolda kanat hizası ve kilit karşılığı da kontrol edilir. Bu fark, zorlanmanın tutamak dışındaki bir noktadan kaynaklanabileceğini gösterir. Yeni kol seçimi eski deliklerle, mil yuvasıyla ve kapı üzerindeki montaj alanıyla ilişkilendirilir.
Sık sorulan sorular
Çiftli kapı kolu çift kanatlı kapı için mi kullanılır
Çiftli tanımı, iç ve dış tutamaklardan oluşan seti anlatır. Kapının tek veya çift kanatlı olması ayrı bir özelliktir.
Yaylı kol kapıyı otomatik kapatır mı
Hayır. Yay tutamağın geri dönüşünü sağlar. Kanadın kendiliğinden kapanması için ayrı kapı kapatıcı gerekir.
Hızlı montaj bağlantısı her kilide uyar mı
Kilit uyumu kare mil, hareket yönü ve montaj düzeniyle belirlenir. Birleştirme biçiminin hızlı olması tek başına uygunluk sağlamaz.
Kol aşağıda kalıyorsa mutlaka yay mı bozulmuştur
Yay olası nedenlerden biridir. Kilitte zorlanma, mil sıkışması veya bağlantı hatası da aynı belirtiyi oluşturabilir.
GIESSE çiftli yaylı kapı kolu ve diğer alüminyum kapı aksesuarları için Bay Alüminyum’dan ürün bilgisi ve uygulamanıza yönelik fiyat teklifi alabilirsiniz.
