GIESSE Maya kapı sürgüsü, çift kanatlı alüminyum kapılarda daha seyrek açılan pasif kanadı kapalı konumda tutan kollu bir sürgüdür. Kumanda kolu hareket ettirildiğinde sürgü ucu karşılığına ilerler veya geri çekilir. Böylece günlük geçiş aktif kanattan sağlanırken daha geniş açıklık gerektiğinde ikinci kanat da serbest bırakılabilir.
Maya’nın görevi, kapının kullanım düzeninde pasif kanada sabit bir konum vermektir. Mağaza, ofis veya servis girişinde iki kanadın her geçişte açılması gerekmeyebilir. Sürgüyle sabitlenen ikinci kanat, ihtiyaç duyulduğunda açılabilecek şekilde kapının toplam açıklığının parçası olarak kalır.
Çift kanatlı kapıda aktif ve pasif kanat
Aktif kanat, normal giriş çıkışta kapı koluyla kullanılan kanattır. Pasif kanat ise çoğunlukla kapalı durur ve sürgülerle sabitlenir. Kapı sisteminin tasarımına göre aktif kanadın kilit karşılığı bu ikinci kanatta bulunabilir. Bu durumda pasif kanadın yerinde durması, kilidin ve iki kanadın birleşimindeki hizanın korunması için önemlidir.
Sürgü, kapının ana kilidinden farklı bir görev üstlenir. Pasif kanadı tutan uç, ilgili karşılığa girerek sabitleme yapar; ana kilit ise kapı sistemindeki kendi kapanma ve kilitleme işlevini yerine getirir. Bir donanımın varlığından kapının bütününe ait güvenlik seviyesi çıkarılmaz.
Örneğin bir mağaza girişinde müşteriler gün boyunca tek kanadı kullanırken, ürün sevkiyatı sırasında daha geniş açıklık gerekebilir. Pasif kanattaki sürgüler serbest bırakıldığında ikinci kanat açılır. İşlem sonrasında pasif kanat tekrar kendi konumuna alınır ve sabitlenir; günlük geçiş aktif kanat üzerinden sürer.
Kollu sürgü mekanizması nasıl çalışır

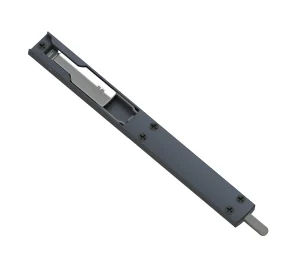

Maya, kumanda koluyla tek doğrultuda ilerleyen sürgü ucunu hareket ettirir. Uç karşılığın içine girdiğinde kanat tutulur; geri çekildiğinde açılma serbest kalır. Kumanda kolu ile uç arasındaki bağlantı, kapı kenarı boyunca uzanan ince gövde içinde çalışır.
Kullanıcının bu kola rahat erişebilmesi gerekir. Pasif kanat açılırken sürgünün hangi yönde hareket ettiği ve uçların gerçekten geri çekildiği görülmelidir. Kumanda kolundaki zorlanma, yalnızca mekanizmanın içinden kaynaklanmayabilir; karşılığa sürten uç veya kapanma hizası da hareketi etkileyebilir.
GIESSE kapı aksesuarları içindeki Maya, bu elle kumanda edilen sabitleme ihtiyacına yönelik bir çözümdür. Kapının günlük kullanımını düzenlerken aktif kol, kilit ve pasif sürgülerin farklı görevleri aynı doğrama üzerinde bir araya gelir.
Üst ve alt uygulamanın kullanım değeri
Maya ters çevrilebilir yapıdadır ve profilin üst veya alt bölümünde kullanılabilir. Üst uygulamada sürgü ucu yukarıdaki karşılığa, alt uygulamada aşağıdaki karşılığa ilerler. Montajın yönü, ucun gideceği doğrultuya ve ilgili karşılık konumuna göre belirlenir.
İki konumda kullanılabilmesi, pasif kanadın sabitleme düzeni kurulurken aynı sürgü ailesinden yararlanılmasına imkân verir. Kapı üzerinde kullanılacak parça sayısı ve yerleşim, doğramanın tasarımına göre seçilir. Kullanıcının üst ve alt kumanda noktalarına erişimi de bu düzenin kullanım tarafıdır.
Örneğin yüksek bir servis girişinde üst sürgünün kumanda kolu kullanıcının erişemeyeceği yerde kalmamalıdır. Gövde uzunluğu ve yerleşim, ucun üst karşılığa ulaşmasını sağlarken kumanda kolunu kullanılabilir konuma getirecek şekilde seçilir. Böylece yalnızca mekanik sabitleme değil, kanadı gerektiğinde açabilme imkânı da korunur.
Gövde uzunluğu ve sürgü ucu ölçüleri
GIESSE Maya teknik föyü, farklı gövde uzunluklarını listeler. 220 mm gövdeli Maya seçeneğinde sürgü ucunun kesiti 8 × 5 mm, hareket mesafesi 21 mm’dir. Her ölçü kapının farklı bir yerleşim ayrıntısıyla ilişkilidir.
Gövde uzunluğu mekanizmanın profil üzerinde kapladığı alanı ve kumanda kolunun konumunu etkiler. Uç kesiti, karşılık açıklığıyla ilişkilidir. Hareket mesafesi ise ucun ileri ve geri gidebildiği yolu ifade eder. Bu değeri doğrudan delik derinliği gibi yorumlamak doğru olmaz; montaj ölçüleri ilgili çizim üzerinden belirlenir.
Sürgü seçilirken bu üç bilginin yalnızca büyüklükleri karşılaştırılmaz. Ucun kapalı kanatta karşılığa ulaşması, geri çekildiğinde açılmayı engellememesi ve gövdenin profile yerleşmesi gerekir. Yeni üretimde bu ilişkiler kesit ve kapı yüksekliği üzerinden çözülebilir; yenilemede mevcut konumlar esas alınır.
Gövde ve sürgü parçalarının malzemeleri
Maya’nın gövdesi boyalı zamak, kapağı ekstrüzyon alüminyum, sürgü ucu paslanmaz çeliktir. Gövde kumanda ve bağlantı mekanizmasını taşır. Kapak, gövdenin üzerindeki yapıyı örter; uç ise karşılıkla temas ederek sabitlemeyi sağlar. Parçaların malzemeleri bu farklı görevlerle birlikte değerlendirilir.
Dar ve uzun gövde, kapı kenarı boyunca yerleşmeye yönelik bir biçim oluşturur. Profil üzerindeki sabitleme, ucun ilerleme doğrultusunu koruyacak şekilde kurulmalıdır. Gövdenin eğik oturması veya karşılığın yana kayması, kullanıcının kolu hareket ettirirken zorlanmasına neden olabilir.
Görünür yüzeyler kapının diğer aksesuarlarıyla birlikte seçilebilir. Ancak sürgünün kapalı konumda düzgün çalışması için belirleyici olan, gövde ve karşılığın aynı doğrultuda yerleşmesidir. Yüzey seçimi bu mekanik ilişki kurulduktan sonra tamamlanır.
Karşılık konumu ve kapının kapanma sırası

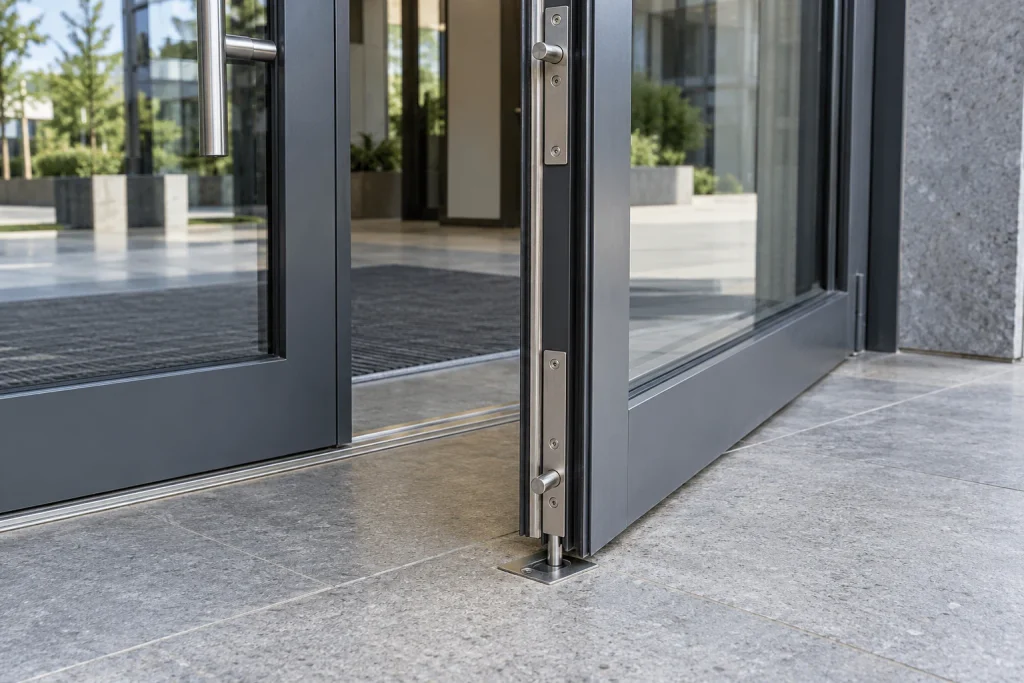

Pasif kanat kendi kapanma konumuna alınır ve sürgülerle tutulur. Ardından aktif kanat kapatılır. Kanatların birleşim detayı bu sırayı etkileyebileceği için kapının tasarlanan çalışma düzeni esas alınır. Pasif kanat doğru yerde durduğunda aktif kanadın karşılıkla ilişkisi de korunur.
Alt karşılıkta biriken kir veya yabancı parça sürgü ucunun ilerlemesini engelleyebilir. Üst karşılıkta hizasızlık varsa uç kenara sürtebilir. Kolun zorlanması fark edildiğinde sürgü yolu, karşılık boşluğu ve kanat konumu kontrol edilir. Mekanizmayı kuvvetle zorlamak yerine hareketi engelleyen neden giderilir.
Mevcut sürgü yenilenecekse gövdenin profile sığması, bağlantı noktaları ve ucun ulaşacağı mesafe karşılaştırılır. Kapıdaki menteşe hizası değişmişse karşılıkla ilişki de yeniden görülmelidir. Bakım sonunda uçlar geri çekildiğinde pasif kanadın serbest açıldığı, ileri konumda ise sabitlendiği kontrol edilir.
Sık sorulan sorular
Maya sürgü kapının ana kilidi yerine geçer mi
Pasif kanadı sabitlemek için kullanılır. Kapının ana kilitleme düzeni, kilit ve diğer donanımlarla ayrıca oluşturulur.
Aynı sürgü üstte ve altta kullanılabilir mi
Evet. Ters çevrilebilir yapı buna imkân verir. Karşılık ve kumanda konumu ilgili uygulamaya göre yerleştirilir.
Pasif kanadı açarken önce hangi kanat açılır
Birleşim detayı kanatların hareketini etkiliyorsa önce aktif kanat açılır; ardından pasif kanadı tutan sürgüler serbest bırakılır. Kapının tasarlanan çalışma sırası izlenir.
Zor hareket eden sürgü mutlaka yenilenmeli mi
Önce kir, hizasızlık ve bağlantı durumu kontrol edilir. Mekanizmada aşınma veya hasar varsa değişim gerekebilir.
