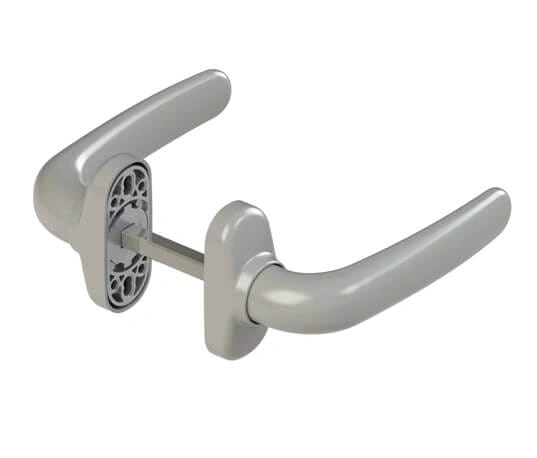

GIESSE Prima Plus kapı kolu, kompakt taban ve tutamak yapısıyla alüminyum kapılarda sınırlı montaj alanına yönelik bir kol setidir. İç ve dış tutamaklar kilidi kumanda eder; geri dönüş yayı kolun yatay konuma gelmesini sağlar. Farklı sabitleme aralıkları, yeni kapı üretiminde olduğu kadar mevcut kolun değiştirilmesinde de değerlendirme imkânı sunar.
Dar profil yüzeyinde kol seçerken tabanın sığması, tutamağın rahat kavranması ve hareket sırasında çevredeki parçalara değmemesi önemlidir. Prima Plus’ın küçük boyutları bu alanlarda yerleşim açısından avantaj sağlar. Kolun kilit ve profil bağlantısı ise tutamak formundan ayrı olarak, kapının montaj düzeniyle eşleştirilir.
Kompakt taban dar profilde ne sağlar
Alüminyum kapı dikmesinde cam çıtası, profil kenarı ve kilit bölgesi kol için kullanılabilecek yüzeyi sınırlar. Prima Plus’ın kompakt tabanı bu sınırlı alan içinde yerleşmeye yönelik bir yapıdır. Büyük bir kol tabanının sığmadığı uygulamada daha küçük bağlantı alanı seçenek oluşturabilir.
Küçük taban, tek başına her dar profile uygunluk anlamına gelmez. Tutamağın arkasında el boşluğu bulunmalı; kol dönerken çevresindeki parçalarla temas etmemelidir. Tabanın sabit ölçüsüyle tutamağın hareket sırasında kullandığı alan farklıdır. Her ikisi de kapı üzerinde görülmelidir.

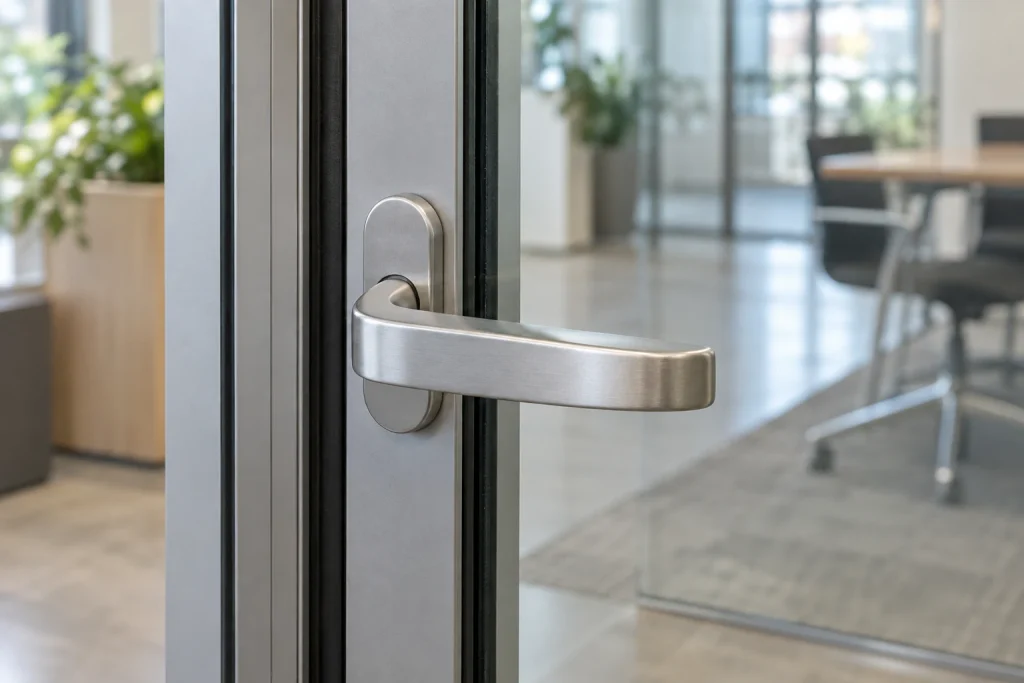

Örneğin cam yüzeyi geniş, görünür profil alanı dar bir mağaza kapısında Prima Plus’ın tabanı profil üzerinde karşılaştırılabilir. Kolun cam çıtasına mesafesi ve elin yerleşimi numuneyle kontrol edilir. Bu uygulamada kompakt biçim, kapının ince çerçeve görünümünü korumaya da yardımcı olabilecek bir tasarım tercihidir.
Çiftli kullanım ve yaylı geri dönüş
Prima Plus, kapının iki tarafında kullanılan çiftli bir kol setidir. İki tutamak kare mil üzerinden kilidi çalıştırır. İç yay kolun yatay duruşuna dönüşünü sağlar. Sağ ve sol kullanıma uygun mekanizma, farklı açılım yönlerindeki kapılarda aynı kol formunun kullanılmasına imkân verir.
Kullanıcı kolu bıraktığında tutamağın normal konumuna gelmesi, sonraki kavramanın aynı duruş üzerinden yapılmasını sağlar. Bu hareket kol setinin görevidir; kanadın otomatik kapanması isteniyorsa uygun kapı kapatıcı ayrıca değerlendirilir. Kilit, kol ve kapatıcı aynı kapıda farklı işlevleri yerine getirir.
Gövde içindeki rotor, taban ve yay tutamağın hareketini oluşturur. Bu parçaların düzgün çalışması için kolun profile doğru oturması ve milin kilitte sıkışmaması gerekir. Montajın ardından hem iç hem dış tutamak hareket ettirilerek geri dönüş ve kilit kumandası gözlenir.
Delik aralıkları ve kare mil ölçüsü
GIESSE Prima Plus teknik özellikleri, ana montaj delikleri için 43 ve 50 mm merkez aralıklarını belirtir. Taban ayrıca değişim uygulamalarında kullanılabilecek ek vida bağlantıları için 38 mm merkez aralıklı delik düzenine sahiptir. Bu ölçüler, eski bağlantı yerleriyle karşılaştırma yapılabilmesini sağlar.
Merkez aralığı, iki deliğin merkezleri arasındaki mesafedir. Tabanın dış uzunluğu veya genişliğiyle karıştırılmamalıdır. Kapı kolu değiştirirken bu ayrım, dışarıdan benzer görünen iki tabanın farklı delik düzenine sahip olabileceğini anlamayı kolaylaştırır.
Bu sette kare mil 8 × 8 × 110 mm ölçüsündedir. Kesit, kilidin mil yuvasıyla; uzunluk ise kapının iki yüzündeki kol yerleşimiyle ilişkilidir. Milin doğru oturması, tutamakların birlikte rahat çalışması için gerekir. Delik aralığı uyumlu olsa bile kilit bağlantısı ve montaj yüzeyi ayrıca görülmelidir.
Mevcut kapıda Prima Plus ile kol yenileme
Kolun yenilenmesi, yeni tutamağın eski profil üzerine sağlam ve doğru biçimde oturmasını gerektirir. Mevcut delikler uygun aralıkta ve iyi durumdaysa bağlantıda kullanılabilir. Delik çevresi aşınmış veya profil yüzeyi hasarlıysa sabitleme çözümü bu duruma göre yeniden kurulmalıdır.
Örneğin bir ofis kapısındaki eski kol değiştirilirken delik merkezleri Prima Plus’ın aralıklarıyla karşılaştırılır. Ardından yeni tabanın profil üzerinde düz durduğu ve tutamağın silindir rozetiyle çakışmadığı görülür. Eski deliklerin örtüşmesi yararlı olsa da değişim kararının bütününü tek başına belirlemez.
Üretici, vida kapağının döndürülmesiyle profile sabitleyen vidalara erişilebildiğini belirtir. Bu düzen, montaj ve bakım sırasında bağlantı noktalarına ulaşmayı sağlar. Kolun görünür kapağıyla sabitleme vidaları arasındaki ilişki, parçalar sökülmeden önce anlaşılmalıdır.
Alüminyum ve zamak tutamak seçenekleri
Prima Plus’ta tutamak malzemesi seçilen yüzey grubuna göre değişir. RAL boyalı seçeneklerde alüminyum, TREND yüzeylerde zamak tutamak kullanılır. Yüzey seçimi bu nedenle renk ve malzemeyi birlikte etkileyen bir karardır. Bütün tutamakların aynı malzemeden yapıldığı varsayılmamalıdır.
Setin rotor, taban ve vida kapağı gibi parçalarında zamak; geri dönüş yayında çelik kullanılır. Kare mil ve profile bağlantı vidaları çinko kaplı çeliktir. Görünen tutamağın malzemesi, iç mekanizmanın tamamını tarif etmez. Bu farklı parçalar kendi görevleriyle aynı kol setinde çalışır.
GIESSE aksesuarları arasında kol, silindir rozeti ve diğer görünür parçalar seçilirken renk kadar parlaklık ve doku da karşılaştırılabilir. Numune, ekranda benzer görünen yüzeylerin kapı profili yanında nasıl duracağını daha açık gösterir.
Kapı çevresinde rahat kullanım ve bakım
Kolun hareket alanı yalnızca profil üzerinde kontrol edilmez. Çift kanatlı bir kapıda komşu kanat, duvara yakın bir girişte ise açık kapının çevresi önem kazanır. Kolu rahat kavramak için kalan mesafe, kapı kapalıyken ve açıkken farklı olabilir.
Kullanımda tutamak boşluğu veya geri dönüşte aksama görülürse bağlantı ve kilit hareketi incelenir. Kapı açıkken rahat çalışan bir kol kapalıyken zorlanıyorsa karşılık veya kanat hizası da kontrol edilir. Böylece yalnızca tutamağa bakarak yanlış parça değişimi yapılması önlenebilir.
Bakım sonrasında tabanın profile oturuşu, vidaların bağlantısı ve iki tutamağın birlikte çalışması görülür. Kompakt kol seçiminin günlük kullanım karşılığı, sınırlı yüzeyde hem uygun yerleşim hem rahat hareket elde edilmesidir. Bunun için bütün montajın kapı üzerinde değerlendirilmesi gerekir.
Sık sorulan sorular
Prima Plus yalnızca dar profiller için mi kullanılır
Kompakt boyutları sınırlı alanlarda avantaj sağlar. Montaj ölçüleri ve kilit bağlantısı uygun olan diğer alüminyum kapılarda da değerlendirilir.
Delik merkez aralığı tabanın dış ölçüsü müdür
Hayır. İki deliğin merkezleri arasındaki mesafedir. Değişimde eski delik düzeni bu ölçü üzerinden karşılaştırılır.
Her yüzey seçeneğinde tutamak alüminyum mudur
Hayır. RAL boyalı seçeneklerde alüminyum, TREND grubunda zamak tutamak kullanılır.
Kolun küçük olması rahat kavrama için yeterli mi
Tutamak arkasındaki boşluk, çevresindeki parçalar ve hareket alanı da önemlidir. Kavrama, kapı üzerindeki gerçek yerleşimle kontrol edilir.
GIESSE Prima Plus ve tamamlayıcı alüminyum kapı aksesuarları için Bay Alüminyum’dan bilgi ve teklif alabilir, uygulamanıza uygun kol ve yüzey seçeneğini belirleyebilirsiniz.
